CAGモデル

Coronary

カテ室で造影剤を用いたＸ線透視下での実践的なCAG（冠動脈造影）のシミュレーションが可能です。心臓カテーテルをこれから始められる方が、冠動脈造影を習得するのに最適です。術者だけでなく、カテ室のチーム全員で、ぜひ本格的な心臓カテーテルを体験してください。

基本的な冠動脈造影のトレーニングが可能です。ベンチでモニターに映した画像を確認しながらカテーテルを触り、基本的なカテーテルの動きをつかむこともできます。さらに、カテ室ではX線透視下で造影剤を用いた本格的なカテーテル操作を練習することができます。カテーテルの挿⼊部位は、橈⾻動脈アプローチ、⼤腿動脈アプローチの両方に対応しています。手元でカテーテルをどう回せば血管の中にある先端側がどう動くかを、透明な心臓を通して自分の目で確認しながら学ぶことができます。

RCA造影・LCA造影

モデル別手技対応リスト

Class	Entry	Standard	High-end
モデル	CAG	PCI	CABG	CTO	BIF
冠動脈造影（CAG）	〇	〇	〇	〇	〇
CABG後 PCI/CAG			〇
ACS（血栓吸引含む）		〇	〇	〇
IVUS / OCT		〇	〇	〇	〇
FFR（プレッシャーワイヤ）		〇	〇	〇	〇
ステント留置		〇	〇	〇	〇
デバルキング（ROTA/OA）		〇	〇	〇	〇
Intravascular Lithotripsy (IVL)		〇	〇	〇	〇
DCA					〇
分岐部治療（KBT/Crush/Culotte）					〇
CTO（antegrade/retrograde）				〇
冠動脈破裂（カバードステント留置）		〇	〇	〇	〇*
冠動脈穿孔（コイル留置）	〇	〇	〇	〇	〇

*RCAのみ

対応する手技例

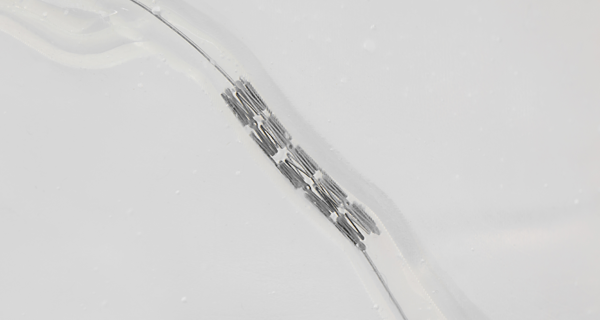

ステント留置

Ｘ線透視下で、冠動脈造影▶︎ワイヤリング▶︎IVUSにて病変部の観察▶︎バルーン拡張（前拡張）▶︎ステント留置▶︎IVUSでの確認後必要に応じバルーン拡張（後拡張）という基本的なPCIの手技が可能です。X線透視なしでカメラ画像のみでの手技も可能です。

ロータブレーター

冠動脈パーツを石灰化パーツに交換することで、ロータブレーションなどのデバルキングデバイスのトレーニングを行うことが可能です。Ｘ線透視下で、実際の手技に近い感覚でのシミュレーショントレーニングが可能です。

IVUS

ACS （血栓吸引・バルーン・ステント）

ガイドワイヤ通過、血栓吸引、バルーン拡張、ステント留置といった、ACSを想定した緊急PCIの手技が可能です。シリンジに吸引された血栓を確認でき、ステント留置後のIVUS、血管造影画像を確認することも可能です。

ステント留置: Ｘ線透視下で、冠動脈造影▶︎ワイヤリング▶︎IVUSにて病変部の観察▶︎バルーン拡張（前拡張）▶︎ステント留置▶︎IVUSでの確認後必要に応じバルーン拡張（後拡張）という基本的なPCIの手技が可能です。X線透視なしでカメラ画像のみでの手技も可能です。
ロータブレーター: 冠動脈パーツを石灰化パーツに交換することで、ロータブレーションなどのデバルキングデバイスのトレーニングを行うことが可能です。Ｘ線透視下で、実際の手技に近い感覚でのシミュレーショントレーニングが可能です。
ACS （血栓吸引・バルーン・ステント）: ガイドワイヤ通過、血栓吸引、バルーン拡張、ステント留置といった、ACSを想定した緊急PCIの手技が可能です。シリンジに吸引された血栓を確認でき、ステント留置後のIVUS、血管造影画像を確認することも可能です。

対応する手技例：トラブルシューティング編

冠動脈穿孔に対するコイリング

Coronary perforation

Coiling procedure

Successful coiling

冠動脈破裂に対するベイルアウト

Coronary rupture

Balloon occlusion

Double guide catheter

Ping-pong technique

Covered stent

Successful stenting

Coiling for coronary perforation: Coronary perforation

Coiling procedure

Successful coiling
Ping-pong technique for coronary rupture: Coronary rupture

Balloon occlusion

Double guide catheter

Ping-pong technique

Covered stent

Successful stenting

Basic Set基本セットの内容

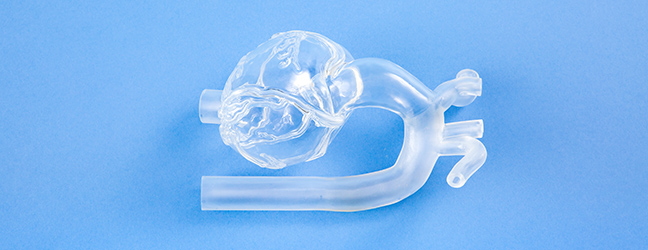

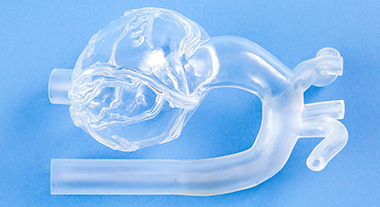

CAGモデル

透明素材を用いており、X線透視下の画像と心腔内でのカテーテルの動きを比較しながらシミュレーションを行うことができます。

CAG用スマートタンク

X線透視下、非透視下での視認性を考慮した透明のタンクです。６Lの水を注入し簡便に準備が可能です。忙しい臨床業務の合間の時間を効果的に使って、手技の向上を図ることが可能です。

拍動ポンプ

心拍数を30～120bpmの間で調整でき心臓モデル（冠動脈を含む）の拍動と循環を実現します。臨床の造影に近い画像を再現できます。

シース付チューブ

シースが付いた専用チューブです。
本数： 2本（8Fr）

専用コーティング剤

カテーテルが滑りやすいようにモデルの内部に使用します。
容量： 20g（約20回分）

専用ホース

ワンタッチ継手が付いた専用ホースです。

心臓モデル: CAGモデル

透明素材を用いており、X線透視下の画像と心腔内でのカテーテルの動きを比較しながらシミュレーションを行うことができます。
CAG用スマートタンク: CAG用スマートタンク

X線透視下、非透視下での視認性を考慮した透明のタンクです。６Lの水を注入し簡便に準備が可能です。忙しい臨床業務の合間の時間を効果的に使って、手技の向上を図ることが可能です。
拍動ポンプ: 拍動ポンプ

心拍数を30～120bpmの間で調整でき心臓モデル（冠動脈を含む）の拍動と循環を実現します。臨床の造影に近い画像を再現できます。
シース付チューブ: シース付チューブ

シースが付いた専用チューブです。
本数： 2本（8Fr）
専⽤コーティング剤: 専用コーティング剤

カテーテルが滑りやすいようにモデルの内部に使用します。
容量： 20g（約20回分）
専⽤ホース: 専⽤ホース

ワンタッチ継手が付いた専用ホースです。
