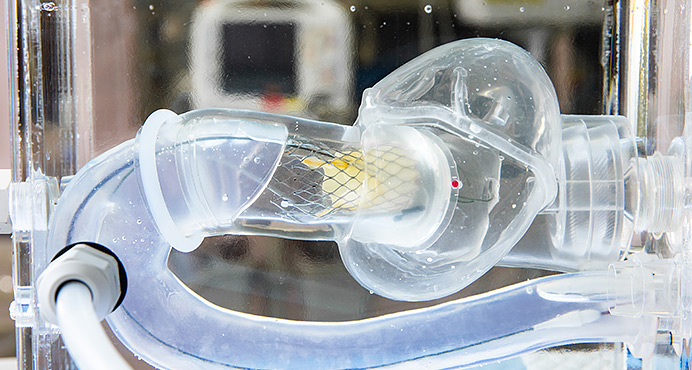

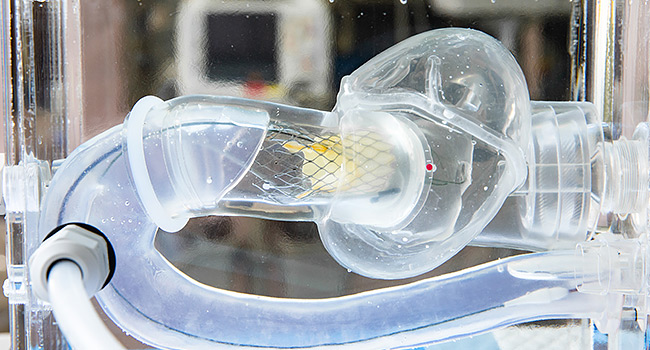

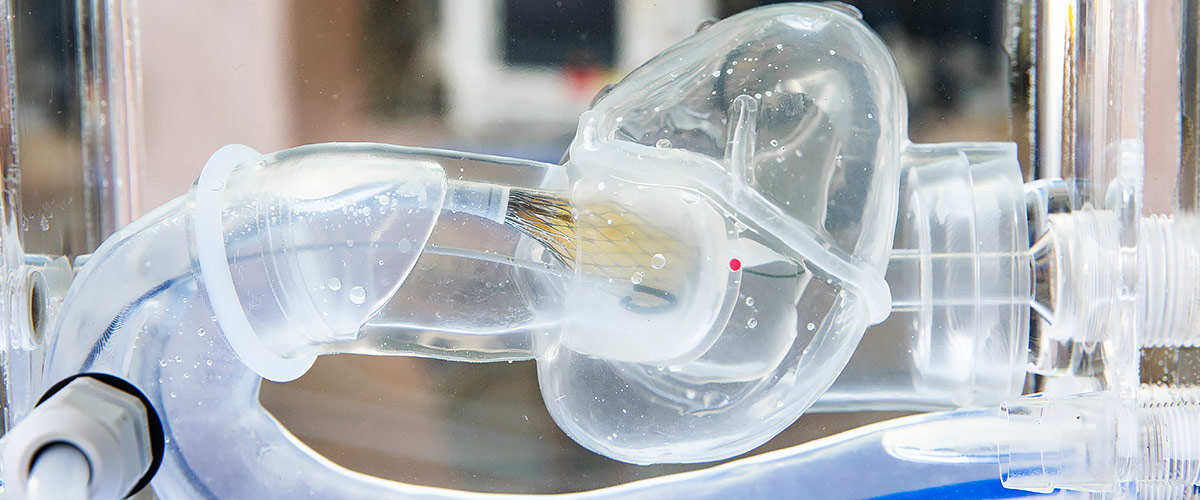

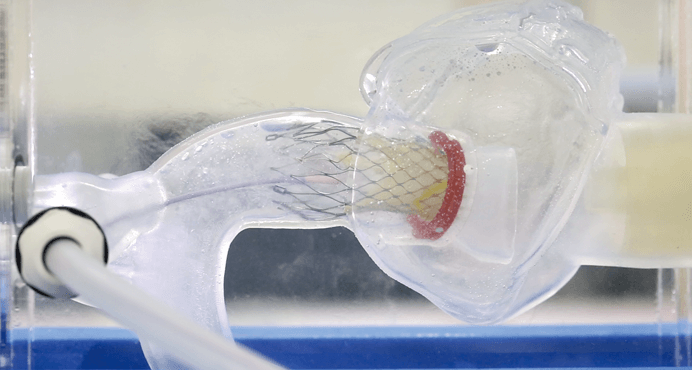

大動脈弁狭窄症に対する新たな選択肢であるTAVI (経カテーテル的大動脈弁置換術)のトレーニングが可能です。拍動ポンプつきで冠動脈造影もできるため、ステントバルブの留置位置と冠動脈の位置、留置過程での血流の変化が再現できます。

Cusp overlap Technique with HEARTROID

ステントバルブはバルーン拡張型、自己拡張型の両方に対応しております。X線透視下での本格的なトレーニングから、学会・研究会でのハンズオンセッション、ベンチでの手技の指導など、さまざまなシーンでの使用を想定しております。

TAVIモデル
TAVIモデル

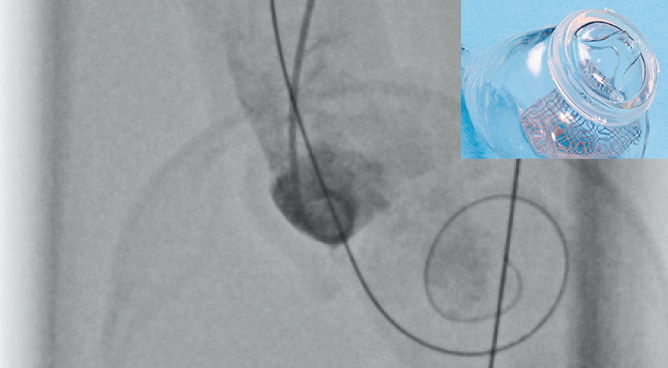

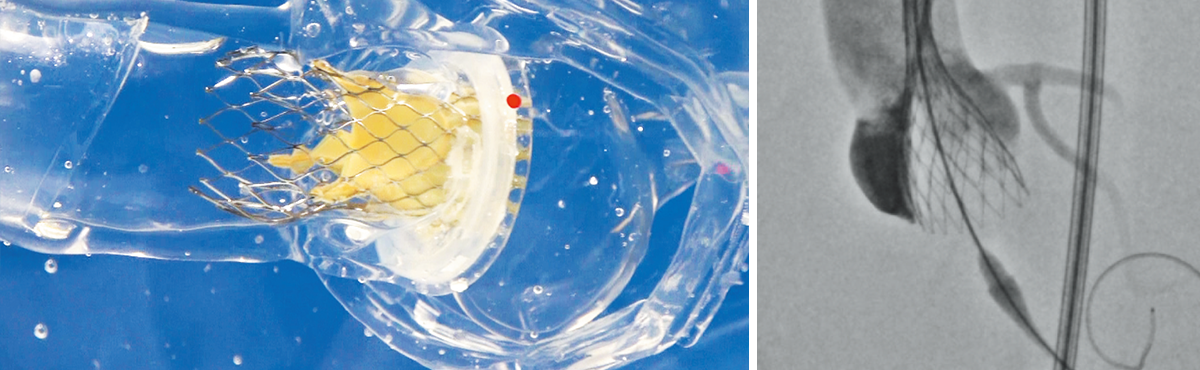

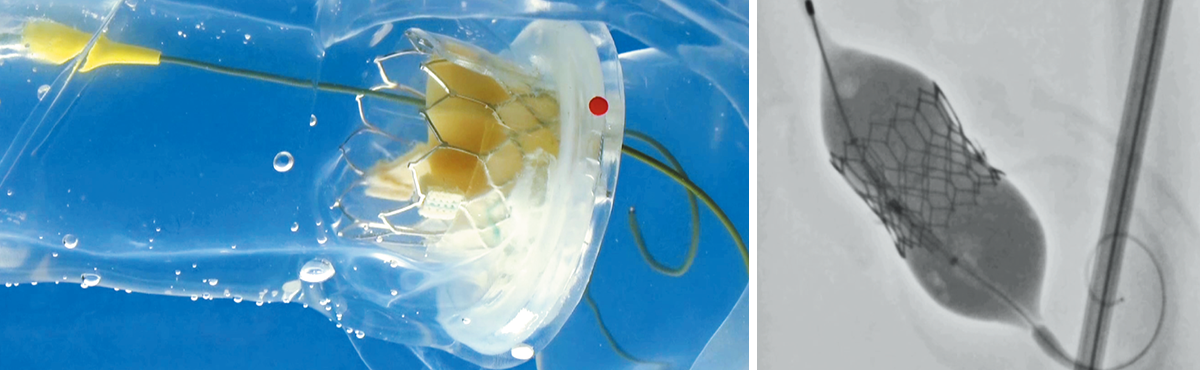

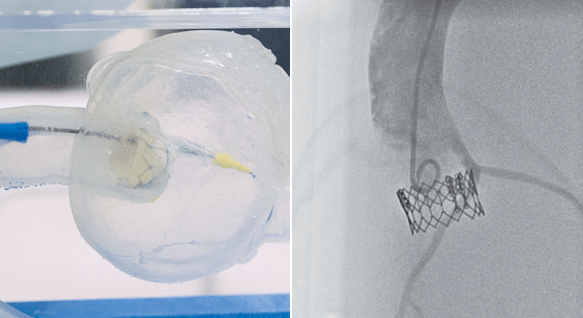

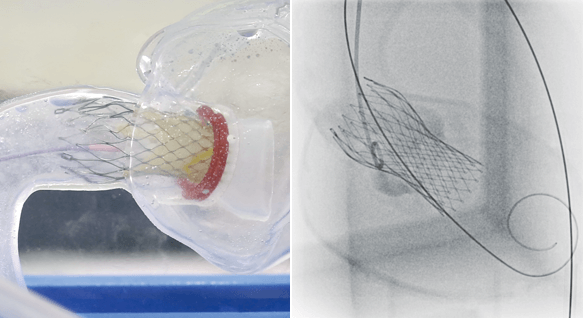

バルブ留置

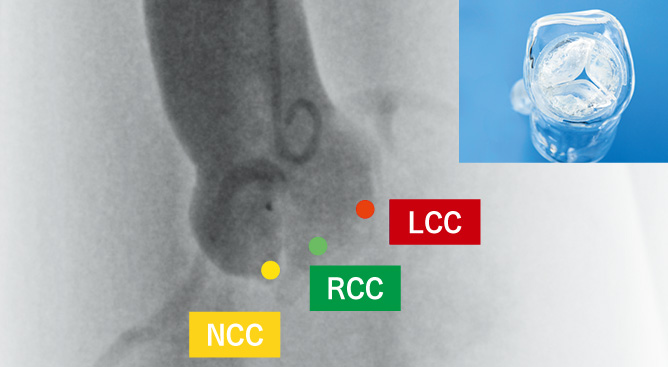

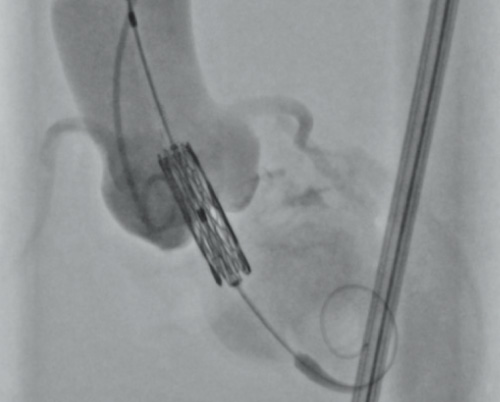

  • LAO Technique

    LAO View LAO17 CAU10

Cusp Overlap Techniquie

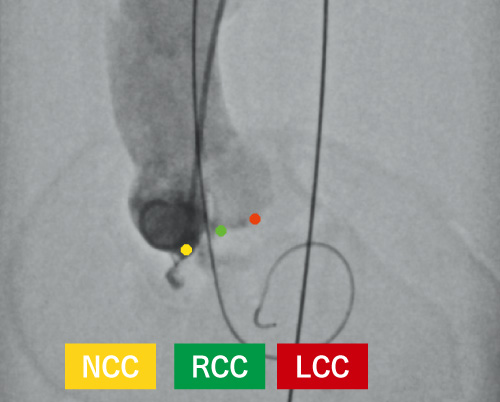

  • Native Coplanar View AP CAU10

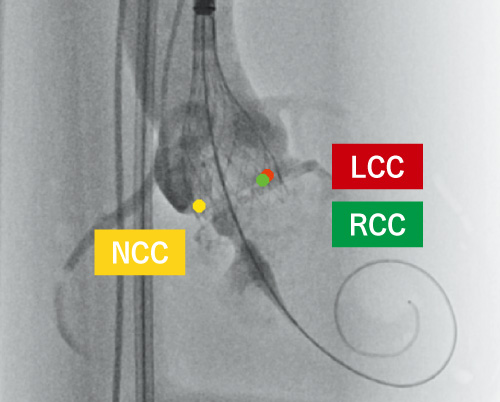

  • Cusp Overlap View RAO25 CAU15

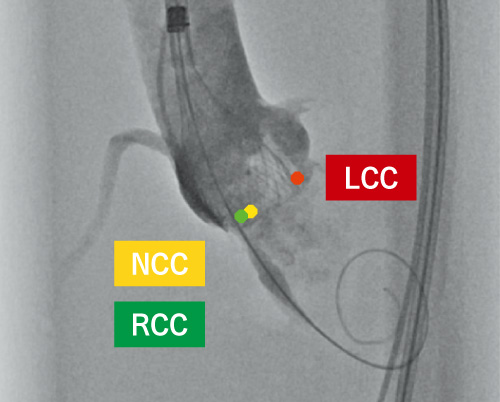

  • LAO View LAO17 CAU10

TAVI model 37°使用時の推奨アングル

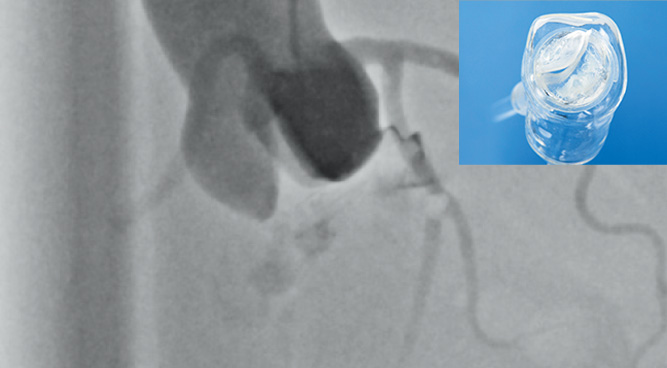

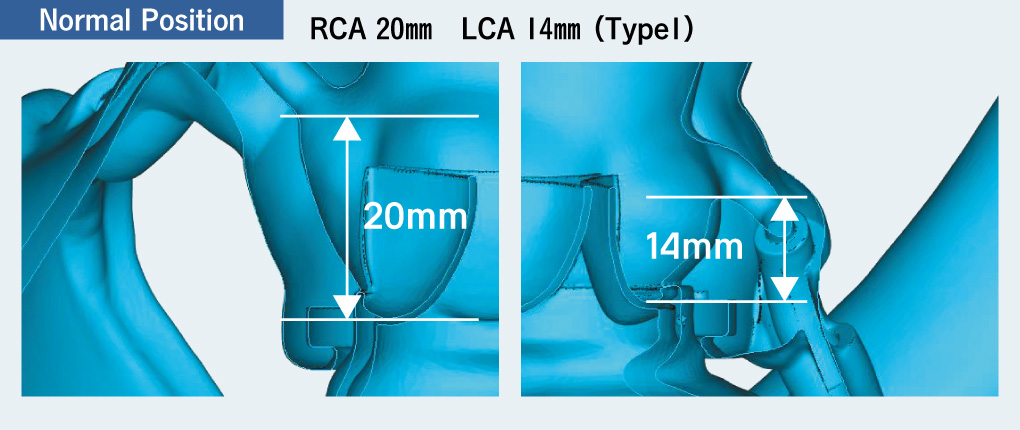

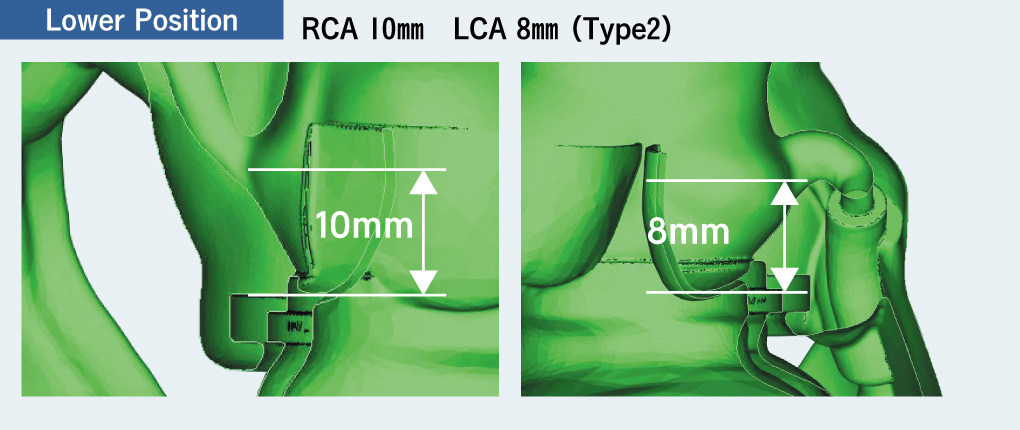

Coronary Height

TAVIモデル
TAVIモデル

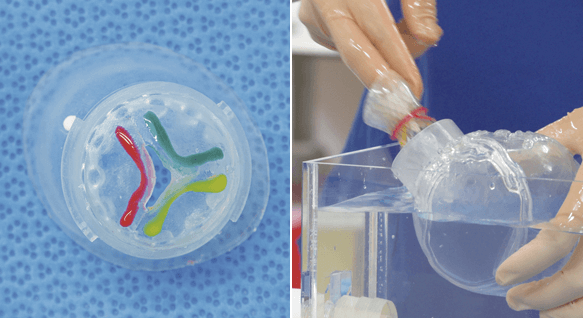

大動脈弁ユニット(着脱可能)

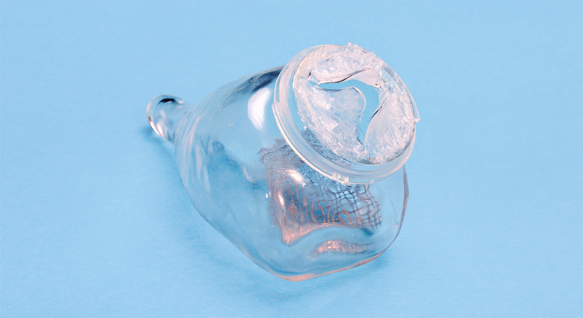

  • 狭窄大動脈弁

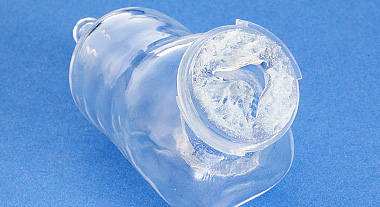

    狭窄大動脈弁

    石灰化のある狭窄大動脈弁(三尖弁)です。

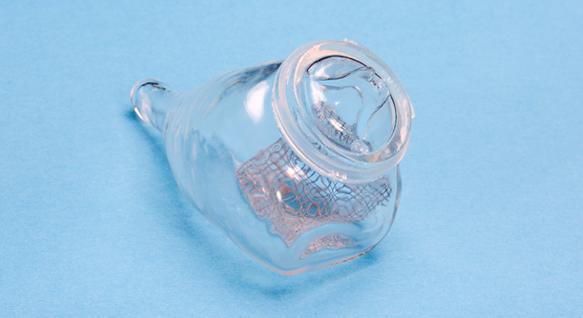

  • 二尖弁

    二尖弁

    石灰化のある二尖弁です。

  • 閉鎖不全弁

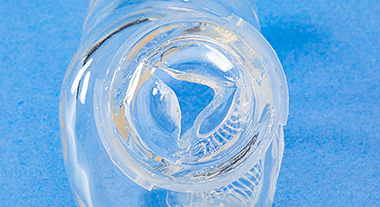

    閉鎖不全弁

    石灰化がなく、左室へのアクセスが容易な弁ユニットです。

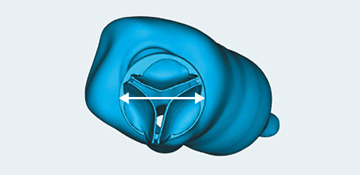

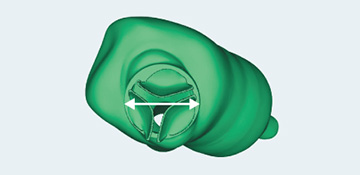

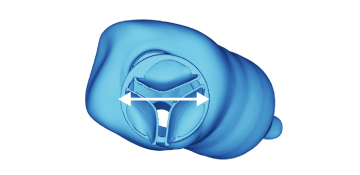

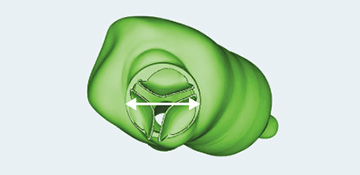

Aortic Annulus

  • Aortic Annulus19mm

    Heart bodyType M

  • Aortic Annulus22mm

    Heart bodyType M

  • Aortic Annulus25mm

    Heart bodyType M

  • Aortic Annulus28mm

    Heart bodyType L

大動脈弁輪φ19mmはType2の心臓モデルに適合します。

PCI

Extened Version

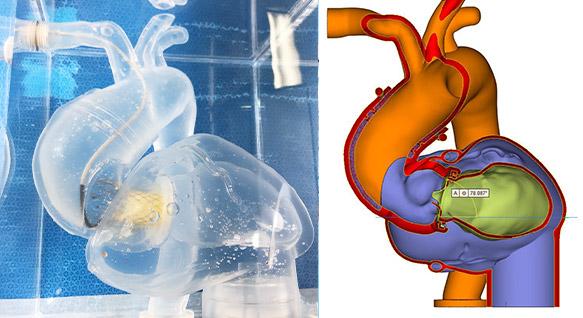

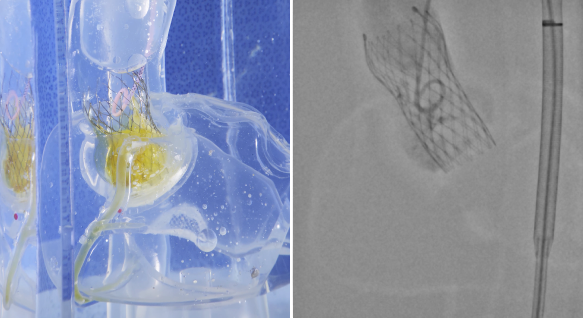

TAVI Horizontal Aortaモデル

TAVIモデルのオプションとしてHorizontal Aortaのバージョンもご用意しております。大動脈部が水平になっていると、TAVI手術の際に弁の位置決めやデリバリーシステムの回収が困難になります。このモデルでは、大動脈弁輪の平面と水平面との間で測定した大動脈の角度が78°に変更することでHorizontalを再現しています。

お問い合わせはこちら

- Basic Set -

基本セットの内容

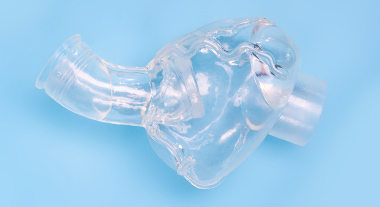

TAVIモデル

TAVIモデル

透明素材を⽤いており、X線透視下の画像と⼼腔内でのカテーテルの動きを⽐較しながらシミュレーションを⾏うことができます。

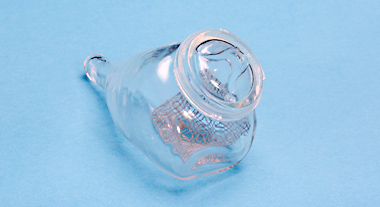

弁パーツ

スタンダード大動脈弁

心臓モデルから脱着可能な弁パーツです。用途に応じて石灰化弁パーツなどのオプション品に取り替え可能です。

大動脈パーツ

大動脈パーツ

大動脈を硬質素材で表現しています。納品時はタンクに取り付けた状態でお渡しします。

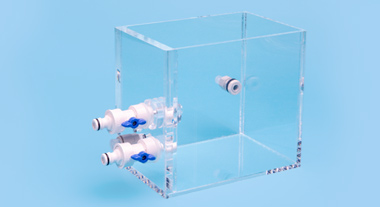

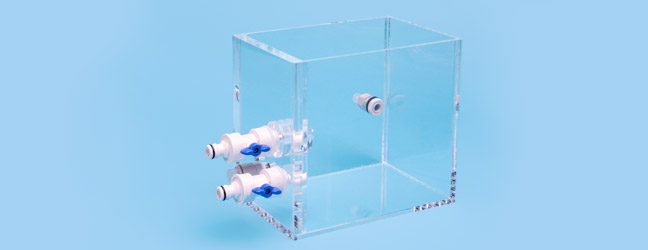

TAVI専⽤タンク

TAVI専⽤タンク

X線透視下、⾮透視下での視認性を考慮した透明のタンクです。⽔を注⼊し簡便に準備が可能です。

TAVI専用拍動ポンプ

TAVI専用拍動ポンプ

⼼拍数を30〜120bpmの間で調整でき⼼臓モデル(冠動脈を含む)の拍動と循環を実現します。

専用コーティング剤

専用コーティング剤

カテーテルが滑りやすいようにモデルの内部に使⽤します。
容量 : 20g(約20回分)

シース付チューブ

シース付チューブ

シースが付いた専⽤チューブです。
本 数 : 1本(6Fr)

シース付チューブ (24Fr)

シース付チューブ (24Fr)

本 数 : 1本(24Fr)

専⽤ホース

専⽤ホース

ワンタッチ継⼿が付いた専⽤ホースです。

- Basic Set -

基本セットの内容

TAVIモデル

TAVIモデル

透明素材を⽤いており、X線透視下の画像と⼼腔内でのカテーテルの動きを⽐較しながらシミュレーションを⾏うことができます。

スタンダード大動脈弁

スタンダード大動脈弁

心臓モデルから脱着可能な弁パーツです。用途に応じて石灰化弁パーツなどのオプション品に取り替え可能です。

大動脈パーツ

大動脈パーツ

大動脈を硬質素材で表現しています。納品時はタンクに取り付けた状態でお渡しします。

TAVI専⽤タンク

TAVI専⽤タンク

X線透視下、⾮透視下での視認性を考慮した透明のタンクです。⽔を注⼊し簡便に準備が可能です。

TAVI専用拍動ポンプ

TAVI専用拍動ポンプ

⼼拍数を30〜120bpmの間で調整でき⼼臓モデル(冠動脈を含む)の拍動と循環を実現します。

専⽤コーティング剤

専用コーティング剤

カテーテルが滑りやすいようにモデルの内部に使⽤します。
容量 : 20g(約20回分)

シース付チューブ

シース付チューブ

シースが付いた専⽤チューブです。
本 数 : 1本(6Fr)※フェモラルにはシース付チューブ (24Fr)が付きます。(24Fr)

シース付チューブ (24Fr)

シース付チューブ (24Fr)

本 数 : 1本(24Fr)

専⽤ホース

専⽤ホース

ワンタッチ継⼿が付いた専⽤ホースです。

お問い合わせ


※製品の仕様は予告なく変更になる場合がございます。
※製品のカスタマイズにも対応しております。詳しくは、株式会社JMCまでお問い合わせください。
