TAVIモデル
Structure
大動脈弁狭窄症に対する新たな選択肢であるTAVI （経カテーテル的大動脈弁置換術）のトレーニングが可能です。拍動ポンプつきで冠動脈造影もできるため、ステントバルブの留置位置と冠動脈の位置、留置過程での血流の変化が再現できます。
Cusp overlap Technique with HEARTROID
ステントバルブはバルーン拡張型、自己拡張型の両方に対応しております。Ｘ線透視下での本格的なトレーニングから、学会・研究会でのハンズオンセッション、ベンチでの手技の指導など、さまざまなシーンでの使用を想定しております。

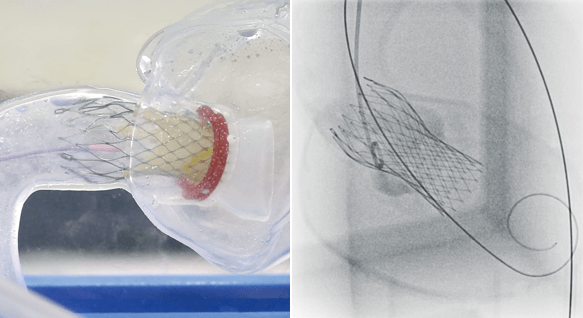

バルブ留置
-
LAO Technique
LAO View LAO17 CAU10
Cusp Overlap Techniquie
-
Native Coplanar View AP CAU10
-
Cusp Overlap View RAO25 CAU15
-
LAO View LAO17 CAU10
TAVI model 37°使用時の推奨アングル
Coronary Height

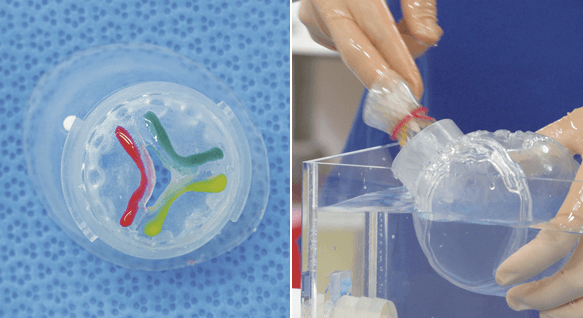

大動脈弁ユニット（着脱可能）
-

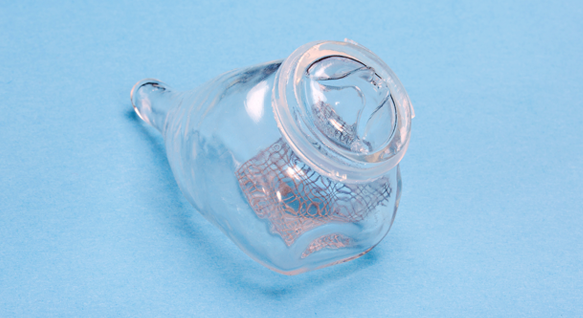

狭窄大動脈弁
石灰化のある狭窄大動脈弁（三尖弁）です。
-

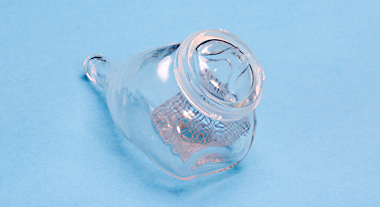

二尖弁
石灰化のある二尖弁です。
-

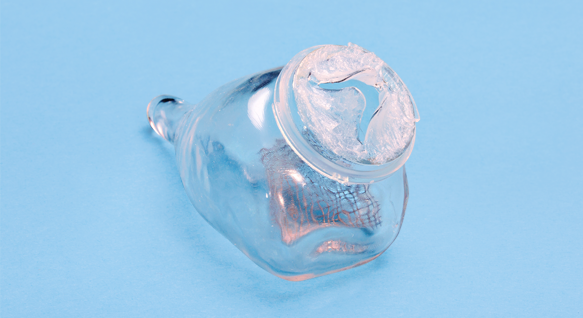

閉鎖不全弁
石灰化がなく、左室へのアクセスが容易な弁ユニットです。
Aortic Annulus
-
Aortic Annulus19mm
Heart bodyType2
-
Aortic Annulus22mm
Heart bodyType1
-
Aortic Annulus25mm
Heart bodyType1
大動脈弁輪φ19mmはType2の心臓モデルに適合します。
Extened Version
TAVI Horizontal Aortaモデル
TAVIモデルのオプションとしてHorizontal Aortaのバージョンもご用意しております。大動脈部が水平になっていると、TAVI手術の際に弁の位置決めやデリバリーシステムの回収が困難になります。このモデルでは、大動脈弁輪の平面と水平面との間で測定した大動脈の角度が78°に変更することでHorizontalを再現しています。
お問い合わせはこちら- Basic Set -
基本セットの内容

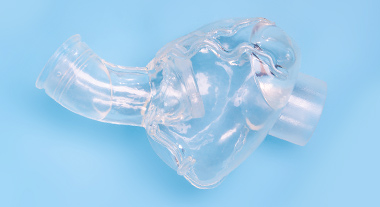

TAVIモデル
透明素材を⽤いており、X線透視下の画像と⼼腔内でのカテーテルの動きを⽐較しながらシミュレーションを⾏うことができます。
スタンダード大動脈弁
心臓モデルから脱着可能な弁パーツです。用途に応じて石灰化弁パーツなどのオプション品に取り替え可能です。
大動脈パーツ
大動脈を硬質素材で表現しています。納品時はタンクに取り付けた状態でお渡しします。
TAVI専⽤タンク
X線透視下、⾮透視下での視認性を考慮した透明のタンクです。６Lの⽔を注⼊し簡便に準備が可能です。
TAVI専用拍動ポンプ
⼼拍数を30〜120bpmの間で調整でき⼼臓モデル（冠動脈を含む）の拍動と循環を実現します。
専用コーティング剤
カテーテルが滑りやすいようにモデルの内部に使⽤します。
容量 ： 20g（約20回分）
シース付チューブ
シースが付いた専⽤チューブです。
本 数 ： 1本（6Fr）
シース付チューブ (24Fr)
本 数 ： 1本（24Fr）
専⽤ホース
ワンタッチ継⼿が付いた専⽤ホースです。
- Basic Set -
基本セットの内容
TAVIモデル
透明素材を⽤いており、X線透視下の画像と⼼腔内でのカテーテルの動きを⽐較しながらシミュレーションを⾏うことができます。
スタンダード大動脈弁
心臓モデルから脱着可能な弁パーツです。用途に応じて石灰化弁パーツなどのオプション品に取り替え可能です。
大動脈パーツ
大動脈を硬質素材で表現しています。納品時はタンクに取り付けた状態でお渡しします。
TAVI専⽤タンク
X線透視下、⾮透視下での視認性を考慮した透明のタンクです。６Lの⽔を注⼊し簡便に準備が可能です。
TAVI専用拍動ポンプ
⼼拍数を30〜120bpmの間で調整でき⼼臓モデル（冠動脈を含む）の拍動と循環を実現します。
専用コーティング剤
カテーテルが滑りやすいようにモデルの内部に使⽤します。
容量 ： 20g（約20回分）
シース付チューブ
シースが付いた専⽤チューブです。
本 数 ： 1本（6Fr）※フェモラルにはシース付チューブ (24Fr)が付きます。（24Fr）
シース付チューブ (24Fr)
本 数 ： 1本（24Fr）
専⽤ホース
ワンタッチ継⼿が付いた専⽤ホースです。
※製品の仕様は予告なく変更になる場合がございます。
※製品のカスタマイズにも対応しております。詳しくは、株式会社JMCまでお問い合わせください。
